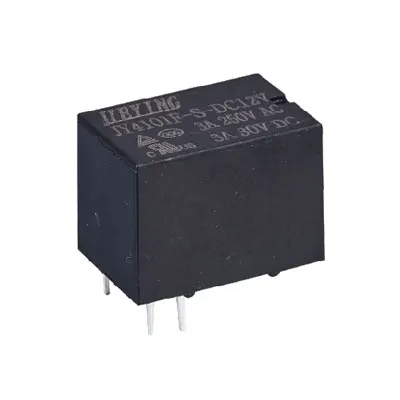

产品简介
产品特点
- 3A超小型设计，节省空间
- 线圈与触点间1.5kV高介质耐压
- 标准型与高感度型可选，适配不同需求
- 银合金触点，接触电阻≤50mΩ
- 吸合/释放时间≤5ms，响应迅速
- 机械寿命达1000万次，电气寿命10万次
- 抗振动（10～55Hz）与抗冲击（100G）性能优异
- 工作温度范围-25℃～+70℃，适应性强
- 通过CQC、UL/C_UL认证，安全可靠
产品规格参数
| 触点参数 | |
|---|---|
| 触点形式 | 1组转换 |
| 额定负载（阻性） | 3A 250VAC/30VDC |
| 最大切换电流 | 5A |
| 最大切换电压 | 250VAC |
| 最大切换功率 | 750VA/90W |
| 线圈参数（23℃） | |
| 额定电压（VDC） | 3/5/6/9/12 |
| 额定功率 | 0.20W～0.45W |
| 吸合电压（Max） | 额定电压的75% |
| 释放电压（Min） | 额定电压的10% |
核心参数
- 外形尺寸：15.5×10.5×11.7mm
- 重量：约4.0g
- 绝缘电阻：≥100MΩ（DC500V）
- 介质耐压：触点间AC750V，触点与线圈间AC1500V
- 抗振动误动作：10～55Hz双振幅1.5mm
- 抗冲击误动作：10G
- 环境温度：-25℃～+70℃（无冷凝）
- 认证标准：CQC、UL/C_UL
- 典型用途：通讯、办公设备、家电、音响
应用领域
JY4101F广泛应用于以下领域：
- 通讯设备：交换机、路由器信号切换
- 办公自动化：打印机、复印机控制电路
- 家用电器：智能空调、洗衣机电源管理
- 音响设备：功放保护与信号路由
- 工业控制：PLC模块与传感器接口
