产品简介

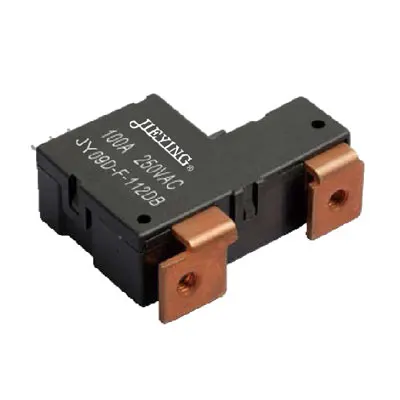

JY09D 系列锁存继电器（又称磁保持继电器）是杰盈继电器推出的一款高性能电力控制元件。该产品的额定电压为 250VAC，额定电流可达 100A，最大切换电压同样为 250VAC，具备极强的大功率切换能力。其磁保持设计使得继电器在断电后仍能保持原有触点状态，大幅降低持续功耗，单线圈功耗仅 2.3W，双线圈功耗为 4.6W，温升极低。
触点电阻仅为 0.8mΩ，保证了优良的导电性能；绝缘耐压触点间可达 2500VAC/1min，线圈与触点间为 1500VAC/1min，确保在高压环境下的安全与稳定。该锁存继电器结构紧凑（42×37×21.5mm）、抗冲击（1000m/s²）与抗振动（100m/s²）性能优异，适用于电动汽车充电桩（PDU 模块）、UPS 不间断电源、工业自动化控制系统、电力配电柜、通信基站及新能源储能设备等对大电流控制和断电保持有严格要求的场景。
产品特点
- 磁保持/双稳态设计，断电保持触点状态，降低能耗
- 额定切换电流高达 100A，适用于大功率负载
- 低线圈功耗（单线圈 2.3W / 双线圈 4.6W），温升低
- 接触电阻低（≤0.8mΩ），电接触稳定可靠
- 高绝缘耐压，确保安全运行
- 机械寿命和电气寿命长，维护成本低
- 抗冲击和抗振动性能优异，适应恶劣环境
- 小型化设计，节省安装空间
- 多种线圈电压规格可选（9V、12V、24V、48V）
产品规格表
| 参数 | 数值 |
|---|---|
| 触点形式 | 1B |
| 触点材料 | AgSnO2 |
| 额定负载 | 100A 250VAC |
| 最大切换电压 | 250VAC |
| 最大切换电流 | 100A |
| 最大切换功率 | 25000VA |
| 接触电阻 | ≤0.8mΩ |
| 电气寿命 | 1×104 次 |
| 机械寿命 | 1×106 次 |
| 线圈功耗 | 单线圈 2.3W / 双线圈 4.6W |
| 线圈电压 | 9V / 12V / 24V / 48V |
| 线圈电阻 | 9V: 6.75Ω；12V: 9Ω；24V: 18Ω；48V: 36Ω（±10%） |
| 动作时间 | ≤15ms |
| 释放时间 | ≤15ms |
| 绝缘耐压 | 触点间 2500VAC/1min；线圈与触点间 1500VAC/1min |
| 绝缘电阻 | ≥1000MΩ |
| 环境温度 | -40℃ ~ +55℃ |
| 抗冲击强度 | 1000m/s² |
| 抗振动强度 | 100m/s² |
| 湿度 | 98%RH（40℃） |
| 安装方式 | PCB 安装 |
| 外形尺寸 | 42×37×21.5mm |
| 重量 | 约 65g |
简短描述
- 产品名称：JY09D 锁存继电器
- 额定电压：250VAC
- 额定电流：100A
- 最大切换电压：250VAC
- 最大切换功率：25000VA
- 线圈功耗：单线圈 2.3W / 双线圈 4.6W
- 接触电阻：≤0.8mΩ
- 绝缘耐压：2500VAC（触点间）
- 外形尺寸：42×37×21.5mm
应用领域
- 电动汽车充电桩（PDU 主开关）
- UPS 不间断电源
- 工业自动化控制系统
- 电力配电与开关设备
- 通信基站电源切换
- 轨道交通信号与供电系统
- 新能源储能与光伏发电系统
- 大型家用与商用电器控制
