产品简介
产品特点
- 高达40A的触点切换能力，满足高负载需求
- 提供1组常开（A型）、1组常闭（B型）和1组转换（C型）配置，灵活适配不同应用
- 低功耗设计，额定线圈功率仅1.6W-1.8W
- 银合金触点材料，接触电阻低至100mΩ
- 快速响应，吸合和释放时间均不超过10ms
- 优异的抗振动（10～55Hz）和抗冲击（100G）性能
- 长寿命设计，机械寿命达1×107次，电气寿命达1×105次
- 宽工作温度范围（-40℃～+125℃），适应严苛环境
- 可选带电阻或二极管保护型号，提高系统可靠性
产品规格表
| 参数类别 | 规格参数 |
|---|---|
| 触点形式 | A-1组常开，B-1组常闭，C-1组转换 |
| 额定负载（阻性） | 40A 14VDC(A)，30A 14VDC(B/C)，20A 28VDC(A)，10A 28VDC(B/C) |
| 最大切换电流 | 40A |
| 最大切换电压 | 75VDC |
| 最大切换功率 | 560W（A型），420W（C型） |
| 触点材料 | 银合金 |
| 接触电阻 | ≤100mΩ |
| 操作时间 | ≤10ms |
| 释放时间 | ≤10ms |
| 绝缘电阻 | ≥100MΩ(DC500V) |
| 介质耐压 | 触点间AC550V，触点与线圈间AC500V |
| 环境温度 | -40℃～+125℃ |
| 重量 | 约37.0g（带背靠），32.0g（无背靠） |
产品基本参数

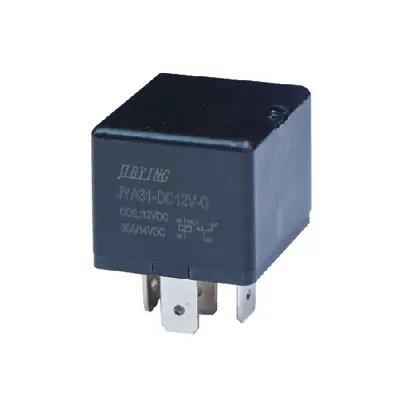

- 型号：JYA31F系列
- 触点配置：1A/1B/1C可选
- 额定电压：DC6V/12V/24V可选
- 最大电流：40A
- 最大电压：75VDC
- 触点材料：银合金
- 操作时间：≤10ms
- 机械寿命：1×107次
- 电气寿命：1×105次
应用领域
杰盈汽车继电器JYA31F广泛应用于以下领域：
- 汽车照明系统（前大灯、雾灯、转向灯控制）
- 空调控制系统（压缩机、风扇控制）
- 电动门窗和座椅控制系统
- 燃油泵和点火系统
- 发动机冷却风扇控制
- 新能源汽车电池管理系统
- 车载充电系统
- 汽车音响和娱乐系统
- 其他需要高可靠性切换的汽车电子系统
