产品简介

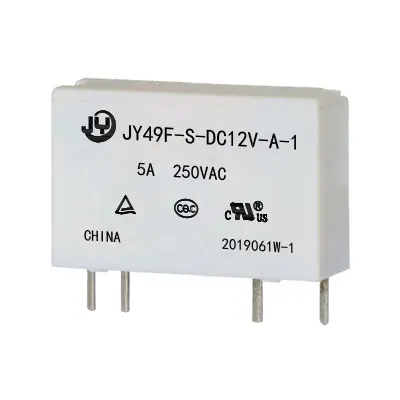

JY49F继电器广泛应用于通讯设备、智能家居控制系统、PCB控制板及家用电器（如空调、微波炉）等领域。其优异的抗振动（10～55Hz）和抗冲击（100G）性能，以及长达1000万次的机械寿命，使其成为工业自动化与消费电子领域的理想选择。
产品特点
- 高切换能力：7A触点切换电流，满足大功率负载需求
- 高绝缘性能：线圈与触点间3kV介质耐压，UL F级绝缘
- 快速响应：吸合时间≤10ms，释放时间≤5ms
- 长寿命设计：机械寿命1000万次，电气寿命10万次
- 紧凑轻量化：体积20.0×5.0×12.5mm，重量仅3.0g
- 宽温工作：环境温度范围-40℃～+85℃
产品规格参数
| 参数类别 | 详细规格 |
|---|---|
| 触点形式 | 1组常开（A型） |
| 额定负载 | 5A/7A 250VAC/30VDC |
| 最大切换电压 | 277VAC/30VDC |
| 触点材料 | 银合金 |
| 接触电阻 | ≤100mΩ |
| 绝缘电阻 | ≥1000MΩ（DC500V） |
| 机械寿命 | 1000万次（10800次/小时） |
| 电气寿命 | 10万次（1800次/小时） |
| 环境温度 | -40℃～+85℃ |
核心参数速览
- 触点形式：1组常开
- 额定电流：5A/7A
- 最大电压：277VAC/30VDC
- 介质耐压：3000V（线圈-触点）
- 机械寿命：1000万次
- 响应时间：吸合≤10ms，释放≤5ms
- 工作温度：-40℃～+85℃
- 重量：3.0g
- 认证：CQC/TUV/UL
应用领域
- 通讯设备：基站控制、信号切换系统
- 智能家居：安防设备、智能开关控制
- 家电控制：空调、微波炉、洗衣机PCB板
- 工业自动化：PLC模块、仪器仪表
- 电力电子：电源管理、逆变器控制
