描述
产品简介
产品特点
- 高达16A的触点切换能力，满足高负载需求
- 塑封型与防焊剂型可选，适应不同环境
- 低高度、扁平式结构设计，节省安装空间
- 银合金触点材料，接触电阻低至100mΩ
- 快速响应，吸合时间≤8ms，释放时间≤4ms
- 优异的抗振动和抗冲击性能
- 机械寿命高达1×107次，电气寿命1×105次
- 工作温度范围广：-40℃～+105℃
- 符合国际安全标准，绝缘性能优异
产品规格参数
| 参数类别 | 详细参数 |
|---|---|
| 触点形式 | A-1组常开，C-1组转换 |
| 额定负载（阻性） | 16A 250VAC/30VDC，10A 250VAC/30VDC |
| 最大切换电流 | 16A |
| 最大切换电压 | 250VAC/30VDC |
| 最大切换功率 | 4000VA/480W |
| 触点材料 | 银合金 |
| 接触电阻 | ≤100mΩ |
| 吸合时间 | ≤8ms |
| 释放时间 | ≤4ms |
| 绝缘电阻 | ≥1000MΩ (DC500V) |
| 介质耐压 | 触点间：AC1000V，触点与线圈间：AC2500V |
| 抗振动 | 耐久：10～55Hz，双振幅1.5mm；误动作：同耐久 |
| 抗冲击 | 耐久：100G；误动作：10G |
| 寿命 | 机械寿命：1×107次；电气寿命：1×105次 |
| 环境温度 | -40℃～+105℃（不冷凝） |
| 重量 | 约9.0g |
基本参数

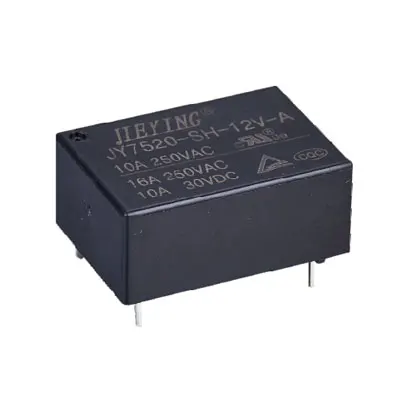

- 型号：JY7520
- 触点形式：1组常开（A型）或1组转换（C型）
- 额定负载：16A 250VAC/30VDC
- 最大切换电流：16A
- 触点材料：银合金
- 吸合时间：≤8ms
- 释放时间：≤4ms
- 工作温度：-40℃～+105℃
- 重量：约9.0g
应用领域
JY7520 16A 250VAC功率继电器广泛应用于以下领域：
- 工业自动化：PLC控制系统、电机驱动、电源切换
- 家用电器：空调、洗衣机、冰箱等电器的控制电路
- 电力设备：配电系统、断路器控制
- 通信设备：基站电源管理、信号切换
- 汽车电子：车载电源控制、充电系统
- 新能源：太阳能逆变器、风能发电设备
