描述
产品简介
产品特点
- 高负载能力：30A触点切换能力，支持250VAC大功率负载。
- 安全可靠：触点与线圈间介质耐压2.5kV，绝缘电阻≥100MΩ。
- 快速响应：吸合时间≤15ms，释放时间≤10ms。
- 长寿命设计：机械寿命1000万次，电气寿命10万次。
- 宽温适应性：工作温度范围-40℃～+85℃，适用于极端环境。
- 多样化封装：提供塑封型（S）和防焊剂型（SH）可选。
- 灵活安装：支持PCB板安装和快速接线端子。
- 抗干扰强：通过10～55Hz振动及100G冲击测试。
产品规格参数
| 触点参数 | |
|---|---|
| 触点形式 | A-1组常开 / B-1组常闭 / C-1组转换 |
| 额定负载 | 30A 250VAC/30VDC |
| 最大切换功率 | 7,500VA/900W |
| 性能参数 | |
| 触点材料 | 银合金 |
| 接触电阻 | ≤100mΩ |
| 绝缘电阻 | ≥100MΩ (DC500V) |
| 介质耐压 | 触点间AC1,500V / 触点与线圈间AC2,500V |
| 线圈参数（23℃） | |
| 额定电压 | DC5V～DC110V（可选） |
| 额定功率 | 约0.90W |
核心参数一览
- 触点容量：30A 250VAC
- 切换功率：7,500VA
- 介质耐压：2.5kV（线圈与触点间）
- 响应时间：吸合≤15ms / 释放≤10ms
- 电气寿命：10万次（600次/小时）
- 机械寿命：1000万次（10,800次/小时）
- 工作温度：-40℃～+85℃
- 重量：约29.0g
- 外壳选项：低外壳（19.8mm）/高外壳（27.7mm）
应用领域

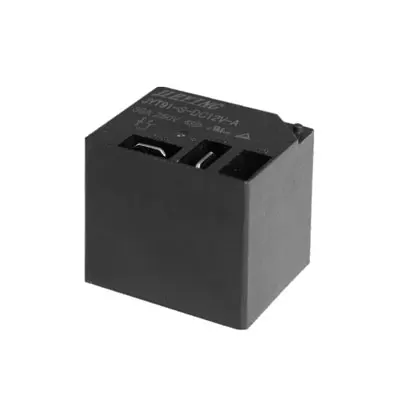

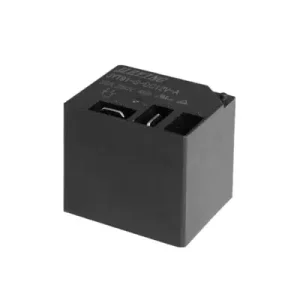

杰盈JYT91F 40A 250VAC大功率继电器凭借其高负载和可靠性，适用于以下场景：
- 工业自动化：PLC控制系统、电机驱动设备。
- 家用电器：空调压缩机、洗衣机电源模块。
- 电力设备：配电柜、断路器控制。
- 新能源：太阳能逆变器、充电桩电路切换。
- 交通运输：电动汽车电池管理、信号灯控制。
