描述
产品简介
产品特点

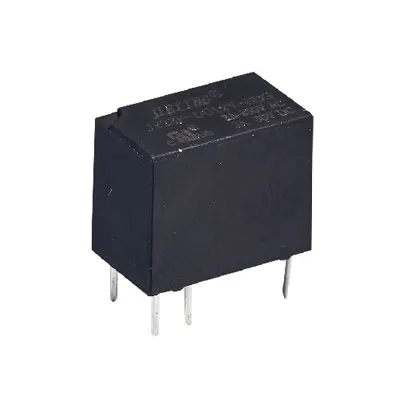

- 3A小型继电器，体积小巧（12.3×7.4×10.1mm），重量轻（约2.2g）
- 高切换能力：最大切换电流3A，最大切换电压250VAC，切换功率750VA/90W
- 银合金触点材料，接触电阻低至50mΩ，电气性能优异
- 快速响应：吸合和释放时间均不超过5ms
- 高绝缘性能：绝缘电阻100MΩ（DC500V），介质耐压AC500V
- 长寿命：机械寿命1×107次，电气寿命1×105次
- 宽工作温度范围：-40℃～+70℃，适应多种环境
- 通过CQC和UL/C_UL认证，安全可靠
- 多种线圈电压可选（3V、5V、6V、9V、12V、24V），满足不同需求
产品规格参数
| 触点参数 | |
|---|---|
| 触点形式 | 1 Form C（一组转换触点） |
| 额定负载（阻性） | 3A 125VAC/30VDC |
| 最大切换电流 | 3A |
| 最大切换电压 | 250VAC |
| 最大切换功率 | 750VA/90W |
| 性能参数 | |
| 触点材料 | 银合金 |
| 接触电阻 | ≤50mΩ |
| 吸合时间 | ≤5ms |
| 释放时间 | ≤5ms |
| 绝缘电阻 | ≥100MΩ（DC500V） |
| 介质耐压 | AC500V（触点间及触点与线圈间） |
| 抗振动 | 耐久：10～55Hz，双振幅1.5mm；误动作：同耐久条件 |
| 抗冲击 | 耐久：100G；误动作：10G |
| 机械寿命 | 1×107次（每小时10800次） |
| 电气寿命 | 1×105次（每小时1800次） |
| 环境温度 | -40℃～+70℃（不冷凝） |
| 单位重量 | 约2.2g |
产品基本参数
- 型号：JY23F
- 触点形式：1 Form C（一组转换触点）
- 额定负载：3A 125VAC/30VDC
- 最大切换功率：750VA/90W
- 触点材料：银合金
- 吸合/释放时间：≤5ms
- 机械寿命：1×107次
- 电气寿命：1×105次
- 工作温度：-40℃～+70℃
应用领域
杰盈JY23F 3A小型信号继电器广泛应用于以下领域：
- 自动控制系统
- 通信设备（如交换机、基站等）
- 调制解调器
- 电脑及周边设备
- 工业自动化设备
- 测试与测量仪器
- 家用电器控制模块
- 安全监控系统
- 医疗电子设备
